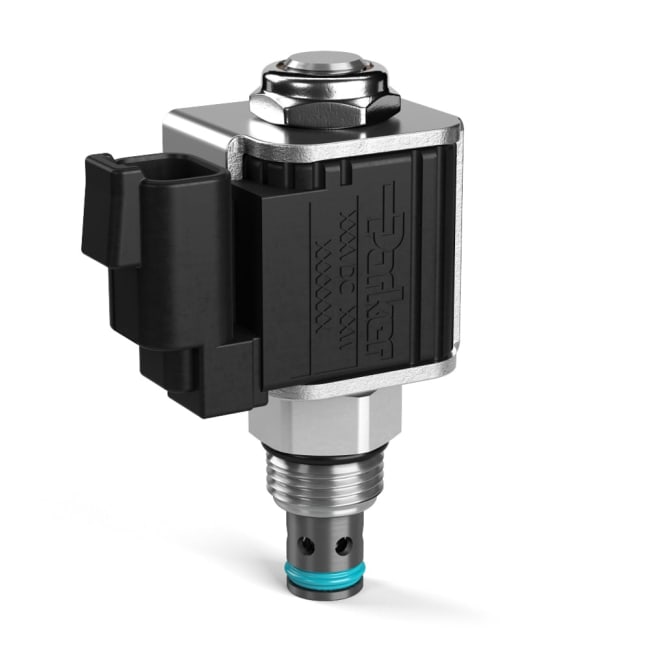

Sol Valve 2w 250Bar 30l/min NC

Parker sine 2-veis poppet-magnetventiler har en velprøvd design som sikrer svært lav lekkasje når strømmen er blokkert i én retning, og minimert trykkfall i fri gjennomstrømningsposisjon. Disse ventilene kan håndtere hydrauliske systemstrømmer på opptil 260 l/min og trykk opptil 350 bar, og er tilgjengelige i normalt åpen eller normalt lukket konfigurasjon. Parker sine 2-veis poppet-magnetventiler er ideelle for avlastnings- og last-holde-applikasjoner som krever lav lekkasje i poppet-ventilstil innen mobile, industrielle eller produksjonsmarkeder.

Markeder:

• Luftarbeidsplattformer
• Bygg og anlegg
• Materialhåndtering
• Diverse industri
• Diverse produksjon
• Diverse mobile applikasjoner

Funksjoner og fordeler:

• Utskiftbare én-delte spoler med lav strømstyrke
• Rask respons tilgjengelig
• Manuell overstyring som tilvalg
• Lav lekkasje med sfærisk poppet
• Alle utvendige deler er sinkbelagt

Applikasjoner:

• Avlastningskretser
• Last-holde-applikasjoner
• Løftekretser

Tilleggsinformasjon:

Parker sine 2-veis poppetventiler er pilotstyrte, lav-lekkasje magnetventiler. På samme måte som en tilbakeslagsventil blokkerer disse ventilene strøm i én retning med svært lav lekkasje (maks 5 dråper per minutt). Når de aktiveres, tillater ventilene fri strøm gjennom ventilen. Disse ventilene velges ofte på grunn av sine lave lekkasjekarakteristikker og evne til å håndtere høyere strømningskrav. Poppetventiler brukes ofte på enkeltvirkende aktuatorer eller i avlastningsfunksjoner. De finnes i normalt lukket og normalt åpen type, med hurtigresponsversjoner tilgjengelig.

En 2-veis, 2-posisjons poppetventil består av en hovedpoppet, en pilotstempel, en fjær og en magnetspole.

Normalt lukket versjon:

Når ventilen er uten strøm, fungerer den som en tilbakeslagsventil og blokkerer strøm i begge retninger, men tillater fri strøm i motsatt retning. Når spolen får strøm, åpnes poppet via pilotstyring og tillater fri strøm i den tidligere blokkerte retningen (fra sideport til neseport).

Normalt åpen versjon:Når ventilen er uten strøm, tillater den fri strøm fra sideporten (port 2) til neseporten (port 1). Når spolen får strøm, flyttes poppet slik at strøm blokkeres i begge retninger.

Drift:

Normalt lukket ventil holdes på setet av en fjær, som blokkerer pilotstrømmen. Dette gjør at trykket ved innløpsporten (port 2) holder poppet på setet og hindrer strøm fra port 2 til port 1. Hvis neseporten (port 1) har tilstrekkelig trykk til å overvinne fjærkraften, åpnes poppet og tillater strøm fra port 1 til port 2. Når spolen får strøm, løftes pilotpoppet, trykket ventileres, og en trykkubalanse løfter hovedpoppet slik at strøm tillates fra port 2 til port 1. Et minimum differansetrykk (25–50 psi) er nødvendig for å overvinne fjærkraften.

Normalt åpen ventil fungerer omvendt: fjæren holder pilotet av setet, og når spolen får strøm, skapes en trykkubalanse som flytter poppet og blokkerer strømmen.
