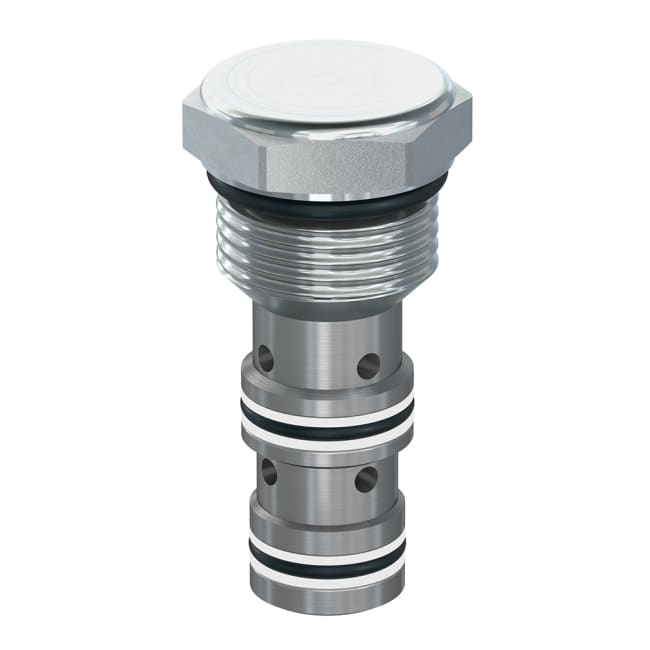

Shuttle Valve (C10-3) 345Bar Steel

Parker sine 2‑posisjons, 3‑veis kule‑type shuttle‑ventiler har en plass‑ og kostnadsbesparende konstruksjon som passer i industristandard kavitetter, og kan operere med hydrauliske systemflow opptil 50 l/min og trykk opptil 420 bar. Den enkle og effektive kulbaserte konstruksjonen gir svært rask respons med svært lav lekkasje, og er ideell for sekvensering, lastfølende funksjoner eller for å formidle det høyeste trykket innen en bestemt seksjon av den hydrauliske kretsen.

Markeder:

• Luftarbeidsutstyr (Aerial)
• Anleggsutstyr
• Skogsutstyr
• Materialhåndteringsutstyr
• Diverse industri
• Diverse produksjon
• Diverse mobile applikasjoner

Funksjoner / fordeler:

• Høy flowkapasitet
• Kule‑basert konstruksjon for maksimal slitasjemotstand og lang levetid
• Minimal lekkasje – mindre enn 3 dråper/minutt
• Høy toleranse for kontaminasjon
• Alle utvendige deler er sinkbelagte

Applikasjoner:

• Sensing av høyeste trykk mellom to linjer
• Sekvensering
• Lastfølende (load sensing) funksjoner
• Bremseaktuering

Tilleggende teknisk innsikt:

Ventilen består av en stålkule som kan tettes mot ett av to tilstøtende seter, og dermed gi en flowbane fra det høyeste trykk-signalet til ønsket funksjon. Når én av innløpsportene settes under trykk, tvinges kulen mot det motsatte setet, noe som blokkerer den ene inngangen og leder flow fra den høyeste trykkporten til utløpsporten.
