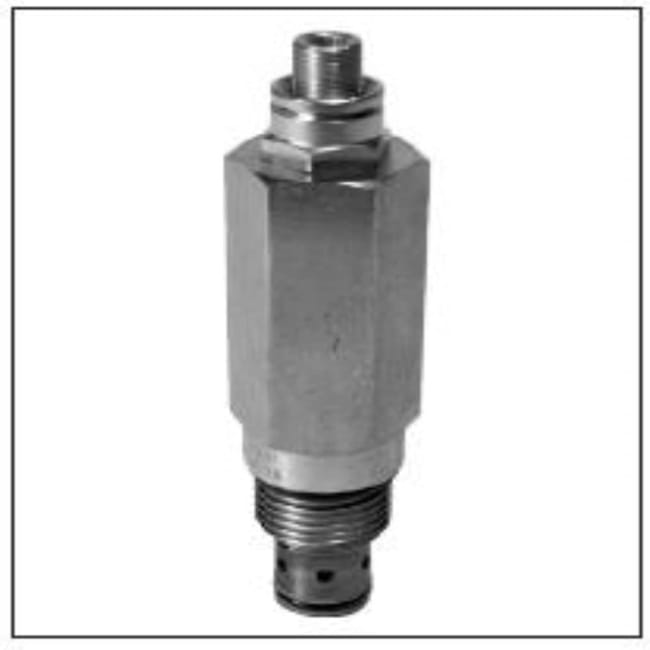

Relief Valve 420Bar, 30 L/M, 3/4-16 UN (5-420 Bar)
REGIONAL – Parker sine direktevirkende trykkavlastningsventiler er tilgjengelige i flere kavitetstørrelser og er utviklet for kontinuerlig drift, med trykk opptil 420 bar (6000 psi) og flow opptil 200 l/min (53 gpm).
Direktevirkende trykkavlastningsventiler er tilgjengelige i -04 til -10 kavitetkonfigurasjoner og er utviklet for kontinuerlig drift. Alle produkter leveres med et utvalg av fjæroppsett med trykkområder opp til 6000 psi i enkelte modeller. Det finnes flere justeringsstiler, inkludert skruejustering og manipuleringssikre alternativer. Tamperproof, fabrikkinnstilte versjoner er også tilgjengelige.
Direktevirkende avlastningsventiler med full flow kan brukes som hovedsystemavlastningsventiler i lavflowkretser. Direktevirkende ventiler har rask respons og kan derfor være en kostnadseffektiv løsning for å dempe trykkspiker. Poppet‑baserte direktevirkende ventiler har lavlekkende, maskinerte seter og brukes ofte som portavlastningsventiler i sylinderstyrte applikasjoner.
Små, lavflow direktevirkende ventiler er ideelle for pilottrykkontroll eller for å begrense load‑sense‑trykk. Standard ventilhus tilbys i aluminium og stål, og flere tetningsalternativer er tilgjengelige.
Typiske applikasjoner finnes i mobile maskiner som landbruksutstyr, luftarbeidsutstyr, renovasjonskjøretøy, industrielle hydraulikkaggregater, gruvedriftsmaskiner og andre tunge trykkontrollkretser. Vanlige kretsapplikasjoner inkluderer:
- kryssportavlastning
- svingavlastning
- portavlastning
- pilotavlastning
- systemavlastning
- trykkbegrensning
- spikedemping
- motorbremsing
- styringsavlastning
- load‑sense‑avlastning
Funksjoner / fordeler:
- Herdede, presisjons-slipte komponenter for lang levetid
- Kompakt størrelse for redusert plassbehov
- Lavlekkende poppet‑design tilgjengelig
- Rask respons
- Alle utvendige deler er sinkbelagte
- Flere fjærområder tilgjengelig
- Alle ventiler er 100 % testet
| Parker desc attributter | |
|---|---|
| Driftstemperatur | -34 to 121 °C |
| Justeringsmekanisme | Screw |
| Trådnett skjerm inkludert | n/a |
| Divisjon | Hydraulic Valve Systems Division Europe |
| Trykk kontroll følsomhet | 55 bar Per Turn |
| Tetningsmateriale | Nitrile |
| Kropp materiale | n/a |
| For væske type | Synthetic Hydraulic Fluids |
| Installasjonsmoment | 40 Nm |
| Maksimal driftstemperatur | 121 °C |
| Funksjon | Direct Acting |
| Monteringstype | Screw-in Cartridge |
| Standard innstillings trykk | 200 bar |
| Konfigurasjon | Pressure Relief |
| Hulrom størrelse | C08-2 |
| Maksimalt driftstrykk | 420 bar |
| Maksimal tanktrykk | 420 bar |
| Vekt | 0.2 kg |
| Tilbakestill trykk | n/a |
| Minimum driftstemperatur | -34 °C |
| Strømningshastighet | 30 L/min |
| Filter effektivitetsvurdering | SAE Class 4 |
| Maksimal strømningshastighet | 30 L/min |
| Ventil materiale | Hardened Steel (all operating parts) |
| Trykk kontrollområde | 5 to 420 bar |
| Maksimal kinematisk viskositet | 45-2000 SSU (6 to 420 cSt) |
| Aktiveringstype | Pressure Sensing |
| Maksimal trykk innstilling | 420 bar |
| Driftstype | Automatic |
| Lekkasjerate | 0.33 cm3/min @ 1450 Psi (100 bar) |
| Maksimal innløpstrykk vurdering | 420 bar |
| Parker def attributter | |
|---|---|
| Maksimal innløpstrykk vurdering | 6000 PSI, 420 BAR |
| Strømningshastighet | 8 GAL/MIN, 30 L/MIN |
| Justeringsmekanisme | Screw |
| Trykk kontrollområde | 72-6000 PSI, 5-420 BAR |
| Tetningsmateriale | Nitrile |
| Parker | |
|---|---|
| Eske antall | 1.0000 |
| Beskrivelse | RELIEF VALVE |
| Produktserie navn | Direct Acting Relief Valves |
| Opprinnelsesland | GB |
| Toll kode | 84812010 |
| Vekt | 0.2100 |
| Vekt måleenhet | KG |
