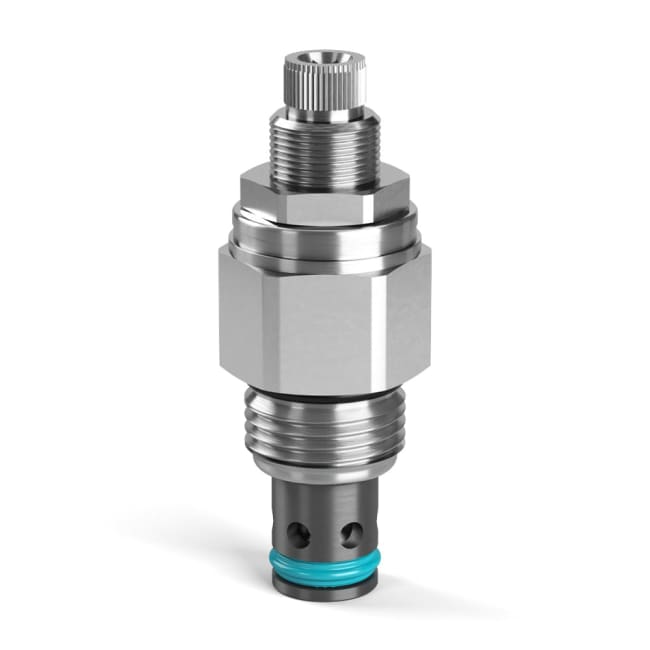

Relief Valve 350 Bar 75,8l/min,13.8-345 Bar
Parker sine pilotstyrte trykkavlastningsventiler er designet for kontinuerlig drift og gir høy stabilitet med lavt trykkfall. Ventilene håndterer arbeidstrykk opptil 420 bar (6000 psi) og gjennomstrømning opptil 400 l/min (106 gpm).
Parker sine pilotstyrte trykkavlastningsventiler gir en stabil konstruksjon med lavt trykkfall, designet for kontinuerlig drift og med redusert hydraulisk støy. Disse ventilene kan håndtere trykk opptil 420 bar (6000 psi) og gjennomstrømning opptil 400 l/min (106 gpm) i en kompakt og pålitelig design. Parker sine pilotstyrte ventiler er ideelle for å begrense systemtrykk eller som standard trykkavlastningsventiler i mobile og industrielle applikasjoner, som landbruksmaskiner, liftutstyr, avfallsutstyr, industrielle kraftenheter, gruveutstyr og andre tunge hydrauliske trykkstyringssystemer.
Markeder
- Industri
- Produksjon
- Mobile maskiner
Egenskaper / Fordeler
- Høy trykk- og strømningskapasitet
- Lav lekkasje med kule- og setedesign
- Kompakt konstruksjon
- Integrerte filtre
- Herdede, presisjonsmaskinerte deler for lang levetid
- Alle utvendige deler er sinkbelagt
Bruksområder
- Systemtrykkbegrensning
- Port-/kryssportavlastning
- Svingavlastning
- Motorbremsing
Teknisk innsikt
Denne ventilfamilien er best egnet for kontinuerlige driftssystemer der ventilen må operere utover sporadisk bruk. De kan opprettholde systemtrykk over lengre perioder. I systemer med store variasjoner i strømningshastighet kan pilotstyrte ventiler håndtere disse endringene uten overdreven trykkøkning (også kalt trykkoverstyring). På grunn av ventilens åpningsoverflater vil disse spoletypene operere mer stillegående enn konvensjonelle direktevirkende ventiler.Merk: Spoleventiler vil, av konstruksjonsmessige årsaker, ha en liten lekkasjestrøm, mens direktevirkende ventiler ikke slipper gjennom betydelig strøm før åpningstrykket er nådd. Spoletyper bør ikke brukes i last-holdende applikasjoner.
| Parker desc attributter | |
|---|---|
| Driftstemperatur | -37 to +93 °C |
| Justeringsmekanisme | Screw |
| Divisjon | Hydraulic Valve Systems Division |
| Trykk kontroll følsomhet | 131.7 per turn bar |
| Tetningsmateriale | D-Ring (Standard) |
| Kropp materiale | N/A |
| For væske type | Mineral-based or synthetic hydraulic fluids |
| Installasjonsmoment | 43 to 49 Nm |
| Maksimal driftstemperatur | +93 °C |
| Funksjon | Pilot Operated |
| Monteringstype | Screw in cartridge valve |
| Standard innstillings trykk | 172.4 bar |
| Konfigurasjon | Pressure Relief |
| Hulrom størrelse | C08-2 |
| Maksimalt driftstrykk | 350 bar |
| Maksimal tanktrykk | 350 bar |
| Vekt | 0.09 kg |
| Tilbakestill trykk | 90% of pressure setting |
| Minimum driftstemperatur | -37 °C |
| Strømningshastighet | 75.8 L/min |
| Filter effektivitetsvurdering | ISO 4406 18/16/13, SAE Class 4 |
| Maksimal strømningshastighet | 75.8 L/min |
| Ventil materiale | All parts steel. All operating parts hardened steel |
| Trykk kontrollområde | 13.8-350 bar |
| Maksimal kinematisk viskositet | 45-2000 SSU (6 to 420 cSt) |
| Aktiveringstype | Pressure Sensing |
| Maksimal trykk innstilling | 350 bar |
| Driftstype | Automatic |
| Lekkasjerate | 5 per @ 100 psi (6.8 bar) setting cm3/min |
| Maksimal innløpstrykk vurdering | 350 bar |
| Divisjon Kun fasettert | Hydraulic Valve Systems Division |
| Parker def attributter | |
|---|---|
| Maksimal innløpstrykk vurdering | 5000 PSI, 350 BAR |
| Strømningshastighet | 20 GAL/MIN, 75.8 L/MIN |
| Justeringsmekanisme | Screw |
| Trykk kontrollområde | 200-5000 PSI, 13.8-350 BAR |
| Tetningsmateriale | D-Ring (Standard) |
| Parker | |
|---|---|
| Eske antall | 0.0000 |
| Beskrivelse | PO SPOOL RELIEF C08 VALVE |
| Produktserie navn | Pilot Operated Relief Valves |
| Opprinnelsesland | MX |
| Toll kode | 8481400000 |
| Vekt | 0.2000 |
| Vekt måleenhet | LB |
