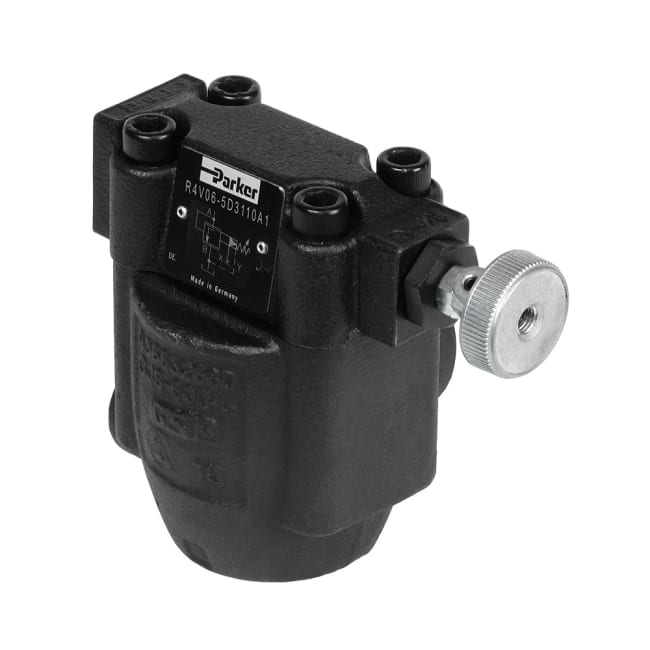

R4V06-5D510A125 Pressure Relief Valve
Parker sine inline‑monterte R4V‑ og R4V*P2‑ventiler leverer stabil og presis trykkstyring over hele trykkområdet, noe som sikrer jevn og driftssikker hydraulikk. Med fleksible port‑konfigurasjoner, bredt utvalg av opsjoner og mulighet for proporsjonal styring er ventilene ideelle for varierte industrielle applikasjoner. Kombinert med forsterkermodulen PCD00A‑400 oppnås optimal respons og energieffektivitet.
Parker er velkjent for sine utmerkede trykkbegrensningsventiler. Seriene R4V og R4V*P2 for inline‑montering leverer stabil ytelse over hele trykkområdet og bidrar dermed til en jevn og driftssikker funksjon. I tillegg tilbyr ventilene et bredt utvalg av opsjoner og tilkoblingsmuligheter som gjør dem fleksible og anvendelige i en rekke applikasjoner.
Konstruksjonen tilsvarer den for subplatemonterte R4V‑ventiler. For enkle funksjoner – hvor det ikke brukes manifoldblokker – kan ventilene monteres direkte i rørsystemet. R4V og R4V*P2 leveres enten med 2 porter (L‑hus) eller 3 porter (T‑hus).
Serien R4V*P2 er i tillegg utstyrt med en proporsjonal enhet mellom den mekaniske pilotventilen og hovedsteget. Optimal ytelse oppnås i kombinasjon med den digitale forsterkermodulen PCD00A‑400.
Marked
- Industri
Egenskaper / fordeler
- Bredt utvalg av opsjoner – egnet for nesten alle applikasjoner
- Svært stabilt trykkbilde – støtter driftssikkerhet
- Meget god trykk-/flow‑karakteristikk – bidrar til høy energieffektivitet i systemet
- Kort leveringstid
- Pilotstyrt med manuell justering
- To grensesnitt:
- L‑hus (R4R06‑G¾", R4R10‑G1¼")
- T‑hus (R4R03‑G½", R4R06‑G1")
- Tre trykknivåer: 105, 210, 350 bar
- Tre justeringsmetoder:
- håndratt
- mutter med plombering
- sylinderslås
- Kan leveres med avlastningsfunksjon (vent)
Avvikende egenskaper/fordeler for R4V*P2
- Trinnløs justering via proporsjonal magnet
- Mekanisk maks‑trykkjustering
- Optimalt tilpasset forsterkermodulen PCD00A‑400
Bruksområder
- Egnet for generelle hydrauliske applikasjoner
| Parker def attributter | |
|---|---|
| Port tilkobling | NG25 / G1" |
| Kropp type | Threaded L-body |
| Trykk justerings kontroll type | Hand knob |
| Koblingsalternativ | Omit |
| Trykk kontrollområde | 350 bar |
| Inngangsspenning | Omit |
| Tetningsmateriale | NBR |
| Aktiveringstype | Manually |
| Dreneringsalternativ | Drain line internal |
| Parker desc attributter | |
|---|---|
| Tetningsmateriale | NBR |
| Kropp materiale | Cast Iron |
| For væske type | Hydraulic Oil According to DIN 51524 |
| Maksimal driftstemperatur | 60 °C |
| Monteringstype | Pipe Mounting |
| Produkt serie | Pressure Valve |
| Maksimalt driftstrykk | 350 bar Port A, X |
| Vekt | 7.4 kg |
| Minimum driftstemperatur | -20 °C |
| Strømningshastighet | 200 L/min |
| Maksimal strømningshastighet | n/a |
| Trykk kontrollområde | 350 bar |
| Aktiveringstype | Manual |
| Driftstype | Pilot |
| Divisjon Kun fasettert | Hydraulic Valve Systems Division Europe |
| Parker | |
|---|---|
| Eske antall | 1.0000 |
| Beskrivelse | R4V06-5D510A125 PRESSURE RELIEF VALVE |
| Produktserie navn | Pilot Operated Pressure Relief Valve, In-line Mounting - Series R4V / R4V*P2 |
| Opprinnelsesland | DE |
| Toll kode | 84812010 |
| Vekt | 3.3000 |
| Vekt måleenhet | KG |
