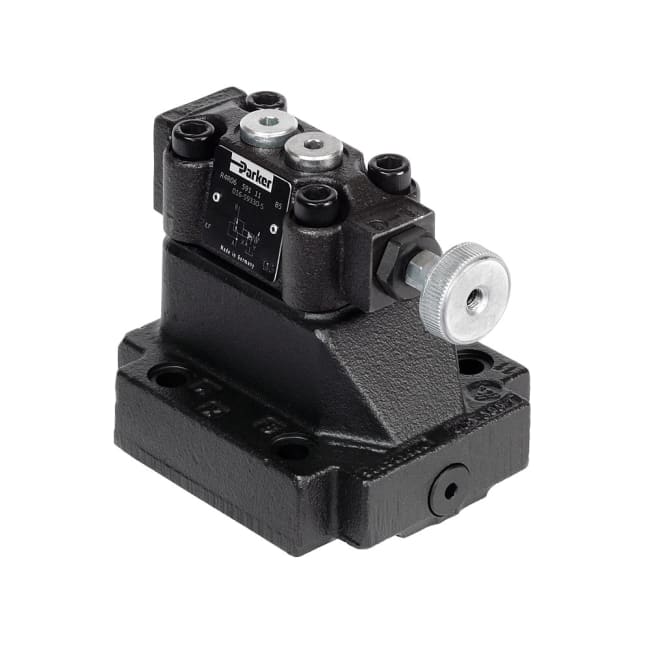

R4R06-59311B110 Pressure Reducing Valve
Parker sine pilotstyrte trykkreduksjonsventiler for subplatemontering i R4R‑serien sikrer et konstant trykk i den sekundære delen av hydraulikksystemet. R4R*P2‑serien tilbyr trinnløs justering via det proporsjonale pilotsteget med magnetstyring.
De allsidige, pilotstyrte trykkreduksjonsventilene i Parkers R4R-serie (med manuell justering) og R4R*P2-serien (med proporsjonal magnetjustering) er konstruert for subplatemontering og leverer høy gjennomstrømning kombinert med stabilt sekundærtrykk i hydraulikksystemet. Uavhengig av primærtrykket reduseres sekundærtrykket alltid til den innstilte verdien. For å hindre uønskede bevegelser i aktuatoren leveres ventilene normalt lukket.
R4R*P2-serien er i tillegg utstyrt med et proporsjonalt pilotsteg og et hovedsteg i patronutførelse. Optimal ytelse oppnås i kombinasjon med den digitale forsterkermodulen PCD00A‑400.
Marked:
- Industriell sektor
Egenskaper / fordeler
- Bredt utvalg av opsjoner – egnet for nesten alle applikasjoner
- Fleksibel montering i valgfri orientering – gjør integrasjonen enkel
- Normalt lukket posisjon – forhindrer uønsket bevegelse i aktuator
- Høy gjennomstrømning opptil 500 l/min i NG32 – optimal effektivitet i forhold til ventilstørrelse
- Kort leveringstid
- Subplatemontering i henhold til ISO 5781
- Tre trykknivåer: 105, 210 og 350 bar
- R4R*P2: optimalt tilpasset den digitale forsterkermodulen PCD00A‑400
Bruksområder
- Egnet for generelle hydraulikksystemer og industrielle anvendelser
| Parker def attributter | |
|---|---|
| Port tilkobling | NG25 / CETOP 08 |
| Trykk justerings kontroll type | Hand knob |
| Pilot innløp avløps steder | Internal, drain external from Y |
| Trykk kontrollområde | 210 bar |
| Maksimalt driftstrykk | Port A, B, X 350 bar; port Y depressurized |
| Inngangsspenning | N/A |
| Tetningsmateriale | NBR |
| Parker desc attributter | |
|---|---|
| Tetningsmateriale | NBR |
| Kropp materiale | Cast Iron |
| Maksimal driftstemperatur | 60 °C |
| Monteringstype | Subplate |
| Produkt serie | Pressure Valve |
| Maksimalt driftstrykk | 0 bar Port Y depressurized |
| Vekt | 4.5 kg |
| Minimum driftstemperatur | -20 °C |
| Strømningshastighet | 350 L/min |
| Maksimal strømningshastighet | n/a |
| Aktiveringstype | Manual |
| Maksimal trykk innstilling | 210 bar |
| Driftstype | Pilot |
| Divisjon Kun fasettert | Hydraulic Valve Systems Division Europe |
| Parker | |
|---|---|
| Eske antall | 1.0000 |
| Beskrivelse | R4R06-59311B110 PRESSURE REDUCING VALVE |
| Produktserie navn | Pilot Operated Pressure Reducing Valve, Subplate Mounting - Series R4R / R4R*P2 |
| Opprinnelsesland | DE |
| Toll kode | 84812010 |
| Vekt | 4.4000 |
| Vekt måleenhet | KG |
