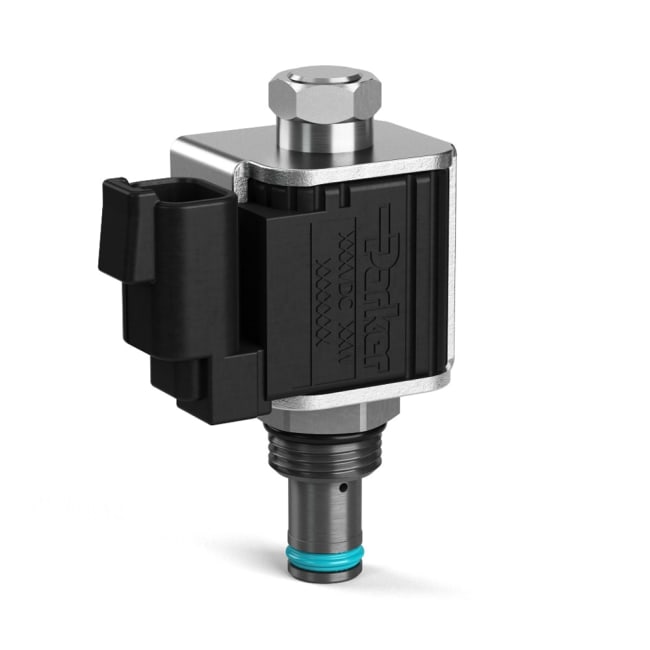

Prop Relief Valve 210Bar 3,0l/min, Cracking 0,21Bar
REGIONAL – Parker sitt utvalg av proporsjonale trykkavlastningsventiler er utviklet for applikasjoner som krever dynamisk avlastning, og ventilene håndterer flow opptil 95 l/min (25 gpm) og trykk opptil 350 bar (5000 psi).
Parker sine proporsjonale trykkavlastningsventiler gir operatøren forutsigbar ytelse i applikasjoner som krever dynamisk trykkbegrensning. Disse ventilene kan håndtere flow opptil 95 l/min (25 gpm) og trykk opptil 350 bar (5000 psi). Parker sine proporsjonale trykkavlastningsventiler er ideelle for pilotstyring av større ventiler eller kan også brukes som en frittstående trykkstyringsventil. Ventilene kan kobles sammen med enhver strømstyrt PWM‑ventildriver (Pulse Width Modulation), og den enkle og kompakte konstruksjonen gjør at ventilene kan brukes i en rekke mobile, industrielle og produksjonsrelaterte applikasjoner.
Markeder:
- Luftarbeidsutstyr (Aerial)
- Anlegg
- Diverse industri
- Diverse produksjon
- Diverse mobile applikasjoner
Funksjoner / fordeler:
- Direktevirkende poppet‑ eller spolekonstruksjon
- Proporsjonal mot solenoids innstrømsignal
- Énstykkes patronhus
- Ikke‑magnetisk spole- og huskonstruksjon
Applikasjoner:
- Pilotstyring av større ventiler
- Trykkstyring
- Applikasjoner som er følsomme for overtrykk
Tilleggende teknisk innsikt:
Anbefales brukt sammen med en strømstyrt PWM‑ventildriver (Pulse Width Modulation).
| Parker desc attributter | |
|---|---|
| Strømforbruk | 19 W |
| Driftstemperatur | -34 to 121 °C |
| Spole mutter tiltrekkingsmoment | 4.1 Nm |
| Divisjon | Hydraulic Valve Systems Division |
| Tetningsmateriale | Nitrile |
| Kropp materiale | n/a |
| Maksimalt avlastningstrykk | 210 bar |
| For væske type | Synthetic Hydraulic Fluids |
| Installasjonsmoment | 30 Nm |
| Spole type | 1/2" Super Coil High Watt (CCP) |
| Maksimal driftstemperatur | 121 °C |
| Hysterese | 5 % |
| Funksjon | Proportional Pressure Relief |
| Monteringstype | Screw-in Cartridge |
| Konfigurasjon | Increasing Pressure/Increasing Current |
| Hulrom størrelse | C08-2 |
| Maksimalt driftstrykk | 210 bar |
| Spenningstrykk | 0.21 bar |
| Vekt | 0.06 kg |
| Minimum driftstemperatur | -34 °C |
| Strømningshastighet | 5.3 L/min |
| Filter effektivitetsvurdering | SAE Class 4 |
| Maksimal strømningshastighet | 5.3 L/min |
| Ventil materiale | Steel (all parts) |
| Trykk kontrollområde | n/a |
| Maksimal kinematisk viskositet | 45-2000 SSU (6 to 420 cSt) |
| Aktiveringstype | Electrical |
| Strømningsretning | Nose to Side (1-2) |
| Frekvens | 100 to 400 Hz |
| Maksimal trykk innstilling | n/a |
| Driftstype | Solenoid Operated |
| Lekkasjerate | n/a |
| Maksimal innløpstrykk vurdering | 350 bar |
| Divisjon Kun fasettert | Hydraulic Valve Systems Division |
| Parker def attributter | |
|---|---|
| Maksimalt avlastningstrykk | 3000 PSI, 210 BAR |
| Strømningshastighet | 0.8 GAL/MIN, 3 L/MIN |
| Tetningsmateriale | Nitrile |
| Konfigurasjon | Increasing Pressure/Increasing Current |
| Parker | |
|---|---|
| Eske antall | 0.0000 |
| Beskrivelse | PROP PRESS RELIEF VALVE C08 |
| Produktserie navn | Pressure Relieving Proportional Valve |
| Opprinnelsesland | MX |
| Toll kode | 8481809020 |
| Vekt | 0.0100 |
| Vekt måleenhet | LB |
