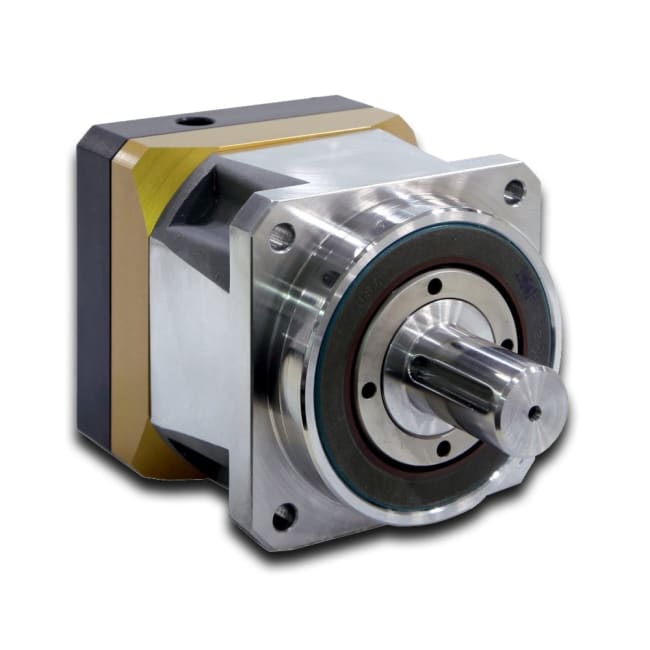

Precision Planetary Gearbox Universal Mounting Kits incl
De høy-presisjons PS-serie inline helikale planetgirene er tilgjengelige i rammestørrelser fra 60 mm til 142 mm og tilbyr høyt dreiemoment, høye radiale belastninger, svært lav backlash, høye inngangshastigheter og kompakt konstruksjon.
PS-serien – Høy-presisjons inline helikale planetgir
PS-seriens inline helikale planetgir er konstruert med designforbedringer som gir overlegen ytelse for de mest krevende applikasjonene. PS-girkassene har doble vinkelkontaktlagre som gir høyere radialbelastningskapasitet samtidig som høye inngangshastigheter opprettholdes. Designforbedringene inkluderer blant annet nålelager for å sikre lengre levetid. Interne designendringer og optimaliserte tannhjulsgeometrier gir grunnlag for universell monteringsposisjon. Felles monteringssett på tvers av flere girserier gir raskere levering og enkel montering til alle servomotorer. Montering til enhver servomotor er like enkelt som A-B-C (adapter, bushing, collet).
Egenskaper for PS-serien – Høy-presisjons inline helikale planetgir
- Rammestørrelser: 60 – 142 mm
- Utvekslingsforhold: 3:1 – 100:1
- Backlash: < 4 bueminutter (standard) / < 3 bueminutter (opsjon)
- Virkningsgrad: opptil 97 %
- Støynivå: mindre enn 66 dB
- Høy inngangshastighet: opptil 6 000 RPM
- Høyt nominelt dreiemoment og lav backlash: Helikal planetgir
- Høy stivhet: Integrert planetgirhode
- Høy slitestyrke: Plasma-nitrering varmebehandling
- Økt radialbelastningskapasitet: Vinkelkontakt utgangslagre
- Forlenget levetid: Nålelager
- Livstidssmøring
- Monteringssett: Raskere levering og enklere montering
- Beskyttelse: IP65
| Parker desc attributter | |
|---|---|
| Konfigurasjon | Standard Backlash |
| Radial lastekapasitet | 1686 lb |
| Forhold | 20:1 |
| Inntrengningsbeskyttelsesvurdering | IP65 |
| Effektivitetsvurdering | 94 % |
| Ramme størrelse | 115 mm |
| Ytelse | High Precision |
| Nominell moment | 2036 lb-inch |
| Divisjon Kun fasettert | Electric Motion and Pneumatic Division - Europe |
| Parker def attributter | |
|---|---|
| Forhold | Gearbox Ratio = 20:1 (double stage) |
| Ramme størrelse | Frame Size 115 |
| Parker | |
|---|---|
| Eske antall | 1.0000 |
| Beskrivelse | Precision Planetary Gearbox Universal Mounting Kits incl |
| Produktserie navn | High Precision Inline Helical Planetary Gearboxes - PS Series |
| Opprinnelsesland | US |
| Toll kode | 84834029 |
| Vekt | 11.0000 |
| Vekt måleenhet | KG |
