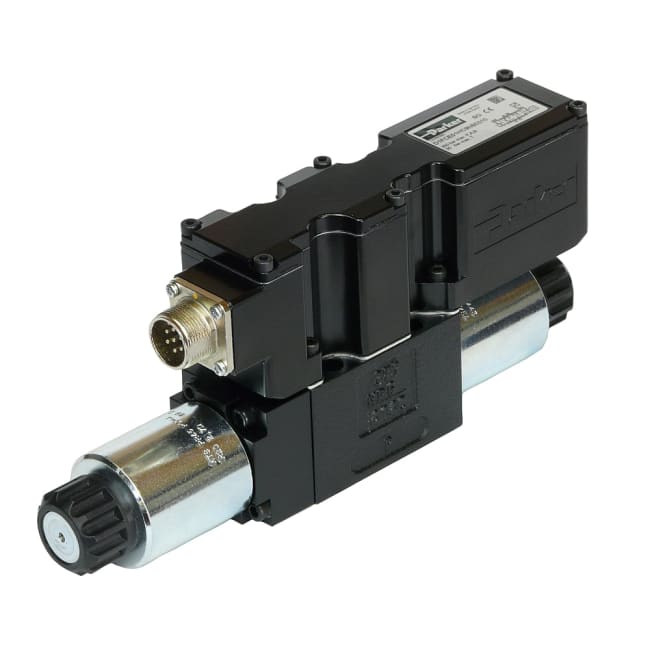

NG06, Prop. VALVE Spool/Sleeve 10 L/±10 V
Som representanter for banebrytende teknologi leverer Parkers nye kompakte D1FC-ventiler (NG06) optimalisert prosesstid med høy dynamikk og høy gjennomstrømning for ulike applikasjoner.
De direkte styrte proporsjonalventilene i D1FC-serien (NG06/CETOP 03), med digital elektronikk om bord og posisjonstilbakemelding, gir optimalisert prosesstid med høy dynamikk og høy gjennomstrømning for ulike applikasjoner. LVDT-sensoren er fullstendig integrert i det kompakte ventilhuset, og krever derfor ingen eksponert kabeltilkobling. Dermed elimineres risikoen for utilsiktet frakobling. Den digitale elektronikken er plassert i et robust metallhus, som muliggjør bruk under krevende driftsforhold. Nominelle verdier er fabrikkjustert. Kabel for tilkobling til seriell RS232-grensesnitt er tilgjengelig som tilbehør.
Markeder:
- Industri
- Kraftproduksjon
- Maskinverktøy
- Støping/forming
- Gummi- og dekksproduksjon
Funksjoner/Fordeler:
- Høy dynamikk og høy gjennomstrømning – optimalisert prosesstid
- Svært god repeterbarhet – forbedret prosess- og produktnøyaktighet
- Fullt integrert posisjonssensor-system – beskyttet mot mekaniske påvirkninger, som gir reduserte nedetider
- Posisjonssensor plassert direkte på spolen – svært presise målinger og forbedret prosessnøyaktighet
- Digital elektronikk – kan enkelt tilpasses applikasjonen, noe som gir fleksibel bruk
- Kort leveringstid
- Kompakte dimensjoner – velegnet for installasjon på trange steder
- Progressive strømningskarakteristikker – for sensitiv og finjustert regulering
Applikasjoner:
- Maskinverktøy
- Generelle presser
- Dekkpresser
| Parker def attributter | |
|---|---|
| Funksjon | 0 to 10 V = P-A |
| Port tilkobling | NG06 / CETOP 03 |
| Merking | Standard |
| Strømningshastighet | 10 L/MIN |
| Tilkobling type | 6 + PE |
| Definert spoleposisjon ved strømbrudd | Center position |
| Signal inngang | 0 to ±10 V |
| Signal utgang | +10...0...-10 V |
| Spole kode | E02, equal metering, 4-way, 3 position, A + B bleed to T, metered, P port blocked |
| Spole type | Overlap |
| Tetningsmateriale | FPM |
| Parker desc attributter | |
|---|---|
| Monteringsposisjon | Unrestricted |
| Maksimal væsketemperatur | 60 °C |
| Minimum kinematisk viskositet | 20 cSt |
| Tetningsmateriale | FPM |
| Elektronikktype | Onboard |
| Responstid | 20 ms |
| Kropp materiale | Cast Iron |
| Strømforsyningsspenning | 18 to 30 VDC electric shut-off at < 17, ripple < 5 % eff., surge free |
| For væske type | Water-Glycol |
| Hysterese | < 0.1 % |
| Funksjon | 3-way |
| Monteringstype | Subplate |
| Produkt serie | Proportional DC Valve |
| Maksimalt driftstrykk | 350 bar |
| Inntrengningsbeskyttelsesvurdering | IP65 in accordance with EN 60529 |
| Vibrasjonsmotstand | 10 (RMS) Random Noise 20...2000 Hz Acc. IEC 68-2-36 |
| Monteringsstil | DIN 24340 / ISO 4401 / CETOP RP121 / NFPA |
| Vekt | 3.4 kg |
| Minimum omgivelsestemperatur | -20 °C |
| Spole design | Spool/body |
| Filter effektivitetsvurdering | ISO 4406; 18/16/13 |
| Variasjon av åpnings punkt | set to 10 % command signal |
| Maksimal strømningshastighet | n/a |
| Maksimal omgivelsestemperatur | 60 °C |
| Trykk differensial | 5 bar |
| Maksimal kinematisk viskositet | 400 cSt |
| Aktiveringstype | Proportional |
| Minimum væsketemperatur | -20 °C |
| Driftstype | Direct |
| Lekkasjerate | < 50 ml/min (overlap spool) |
| Divisjon Kun fasettert | Hydraulic Valve Systems Division Europe |
| Parker | |
|---|---|
| Eske antall | 1.0000 |
| Beskrivelse | D1FCE02FC9VB0320 PROP. DIRECT CONTROL VALVE |
| Produktserie navn | Direct Operated Proportional Directional Control Valve - Series D1FC / D3FC |
| Opprinnelsesland | DE |
| Toll kode | 84812010 |
| Vekt | 3.4000 |
| Vekt måleenhet | KG |
