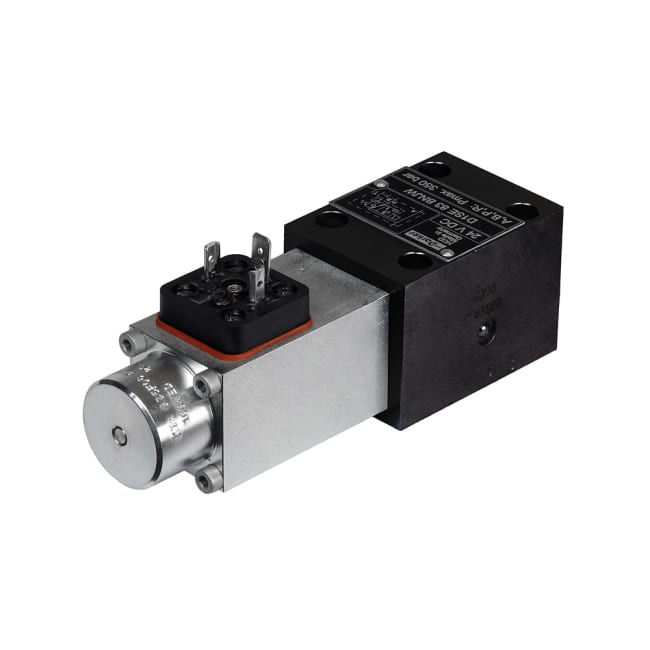

NG06, 3/2 Directional Control Valve 24VDC

Parkers retningsventilserie D1SE i størrelse NG06 / CETOP 03 / NFPA D03 kombinerer en robust ventilkonstruksjon med fordelene til en seteventil. Ventilens poppet er tilnærmet lekkasjefri og muliggjør sikker omkobling selv etter lengre stillstandsperioder, noe som sikrer pålitelig drift.

Markeder

• Industri
• Maskinverktøy
• Plaststøping
• Gummi- og dekkbearbeiding

Egenskaper / fordeler

• Kompakt og velprøvd design som representerer lang erfaring innen hydraulikk – øker driftssikkerheten
• Robust helstålkonstruksjon – viktige indre funksjonsdeler er herdet
• Poppet og sete er slipt – praktisk talt ingen lekkasje
• Kort leveringstid

Bruksområder

• Egnet for generelle hydrauliske applikasjoner
• Generelle presser
• Maskinverktøy
• Sprøytestøping
• Blåseforming
• Dekkvulkaniseringspresser

Teknisk informasjon

Retningsventilen D1SE er utstyrt med en elektromagnet av typen wet pin armature og en dreneringsfri konisk poppet. På grunn av 3/2‑veis utførelse er port A enten forbundet med P eller avlastet til tank. Nøytralstilling (elektromagnet ikke aktivert) inntas automatisk av en returfjær og forblir i denne posisjonen til elektromagneten aktiveres.

Ventilpoppeten, inkludert aktiveringsarm og elektromagnetens anker, er plassert i det trykksatte oljevolumet ved tilkobling T. Ventilpoppeten er konstruert slik at det ikke oppstår noe differanseareal i aksial driftsretning (åpning/lukking). Dermed er ventilen statisk trykkbalansert, noe som gjør det mulig å omkoble ventilen i begge strømningsretninger, også under trykk.
