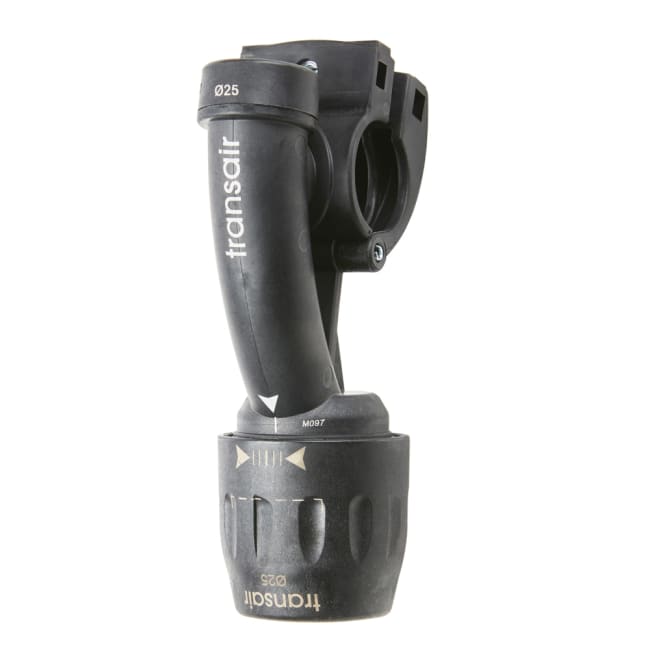

Mini Bracket Without Ret D40 Female 1/2'BSPP

Transair Drop-braketter gjør det raskt og enkelt å installere nedføringslinjer i et eksisterende trykkluft- eller industrielt/inert gassystem. For å installere en drop-brakett trenger du kun en drill, et Transair-bor (avhengig av brakett som skal monteres) og en Transair borejigg for å bore hullet presist. Transair tilbyr flere brakettstiler for å tilpasse seg plasskravene i det eksisterende systemet. For situasjoner der trykkluftsystemet ikke kan stenges for modifikasjoner, tilbyr Parker Transair en trykksatt systembrakett (Hot Tap) som kan monteres under trykk.

Ved montering av drop-braketter anbefaler Parker å bore hullet på toppen av røret for å hindre at fuktighet og partikler kommer inn i nedføringslinjen. Dette kan unngås ved bruk av hurtigmonteringsbraketten. På grunn av tetningens plassering kan hurtigmonteringsbraketten monteres på siden av røret og likevel hindre fuktighet og partikler fra å komme inn i nedføringslinjen. Den trykksatte systembraketten krever et hot tap-bor (pn: EA98 06 00) for montering i en trykksatt trykkluftledning.

Transair drop-braketter har et “full bore”-design som, sammen med den lave friksjonskoeffisienten i aluminiumsrøret, sikrer optimal gjennomstrømning i hele trykkluftsystemet. Alle drop-braketter er 100 % resirkulerbare, silikonfrie og laget av materialer som ikke sprer flammer. Alle drop-braketter oppfyller UL94HB-standarden. Parker Hannifin gir 10 års garanti på alle Transair-komponenter mot material- og produksjonsfeil fra installasjonsdato.

For fullstendige monteringsinstruksjoner, last ned vår installasjonsmanual eller se våre monteringsvideoer.

Markeder

• Bilmontering
• Mat og drikke
• Emballasje
• Industribedrifter
• Luftfart

Egenskaper / Fordeler

• Hurtigkoblingsteknologi
• Modulær og gjenbrukbar
• Korrosjonsbestandig
• Full-bore design
• Optimal gjennomstrømningshastighet
• 100 % resirkulerbar
• Raskere installasjon
• Lavere installasjonskostnader
• Umiddelbar trykksetting
• Lett konstruksjon
• 10 års garanti

Bruksområder

• Trykkluft
• Industrielle/inert gasser (f.eks. argon, nitrogen, karbondioksid)

Maksimalt arbeidstrykk

• 1/2” til 4”: 232 psi (15,9 bar) ved drift mellom -4 til +113 °F (-20 til +46,1 °C)
• 6”: 188 psi (12,9 bar) ved drift mellom -4 til +140 °F (-20 til +60 °C)

Maksimal arbeidstemperatur (1/2” til 4”)

• 185 °F ved drift på 101 psi eller lavere
• 158 °F ved drift på 145 psi eller lavere
• 140 °F ved drift på 188 psi eller lavere
• 115 °F ved drift på 232 psi eller lavere
