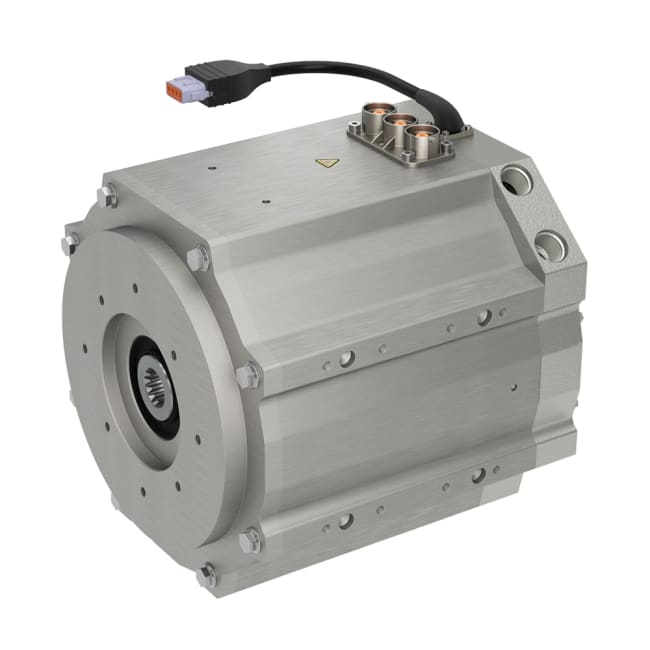

GVM210-100 YN SIN/COS
Europeiske permanentmagnetmotorer (PMAC) og generatorer for trekkraft, elektrohydrauliske pumper (EHP) og hjelpesystemer.
Den effektive GVM-motoren (PMAC-teknologi) gjør det mulig å redusere størrelsen på energilagringsenheten, noe som gir renere og mer økonomiske kjøretøy. Dreiemomenttettheten og hastighetskapasiteten til Parker Permanent Magnet AC-motorer (PMAC), kombinert med en spenningsmatchet inverter, gir banebrytende ytelse på en rekke kjøretøyplattformer. GVM er et kraftig valg for både on-road og off-road kjøretøy, konstruert for trekkraft, elektrohydrauliske pumper (EHP) og hjelpeapplikasjoner.
Markeder
- Anleggsmaskiner
- Gruvedrift
- Materialhåndtering
- Lastebil og buss
- Off-highway kjøretøy
- Jernbane
Egenskaper / Fordeler
- Høy effektivitet
- Kompakt design (høy effekttetthet)
- Robusthet og pålitelighet
- Direkte montering
- Driftsspenninger fra 24 til 800 VDC
- Sjeldne jordmagneter muliggjør drift ved høy temperatur
- Patentert kjølesystem
- Tilgjengelig som kit for bedre mekanisk integrasjon
Bruksområder
- Trekkapplikasjoner
- Generatorer
- Elektrohydrauliske pumper for høyytelsessylindere
Tekniske spesifikasjoner
- Motortype: Permanentmagnet synkronmotor
- Magnetmateriale: Sjeldne jordmagneter
- Antall poler: GVM142 og GVM210: 12; GVM310: 16
- Batterispenning: 24 til 800 VDC maks
- Effektområde: Opptil 351 kW (nominell effekt)
- Dreiemomentområde: Opptil 2300 Nm (topp)
- Hastighetsområde: Opptil 9500 rpm
- Omgivelsestemperatur (resolver feedback):
-Væskekjølt: -40 … +120 °C
- Lagringstemperatur: -40 … +85 °C
- Isolasjon av statorvikling: Klasse H med innstøping
- Tilfeldig vibrasjon:
-GVM142 og GVM210: JDQ 53.3 Level 2, 5 Hz til 2000 Hz, 14,88 Grms, 3 akser (8 timer per akse)
-GVM310: JDQ 53.3 Level 3, 5 Hz til 2000 Hz, 10,86 Grms, 3 akser (8 timer per akse)
- Operasjonssjokk:
-GVM142 og GVM210: JDQ 53.3 Level 2, 500 m/s², 11 ms, 3 akser (6 sjokk per akse)
-GVM310: JDQ 53.3 Level 3, 250 m/s², 11 ms, 3 akser (6 sjokk per akse)
- Termisk beskyttelse: 1 PTC-probe og 2x PT1000-sensor
- Tilkoblinger: Koblingsboks (flygende kabler for kit); kontakt for feedback; bilstrømkontakt
- Merking: CE
| Parker def attributter | |
|---|---|
| Monteringsstil | EHP Mount / SAE B / 2 Holes |
| Ramme størrelse | 210 mm (outer width) |
| Lengde | Rotor Length = 100 mm |
| Tilbakekoblingstype | Sin/Cos RM22A |
| Vikling type | code: YN |
| Kjølemetode | Natural Convection Cooling |
| Parker desc attributter | |
|---|---|
| Divisjon Kun fasettert | Electric Motion and Pneumatic Division - Europe |
| Parker | |
|---|---|
| Eske antall | 1.0000 |
| Beskrivelse | GVM210-100 YN SIN/COS |
| Produktserie navn | GVM Global Vehicle Motors - for mobile applications |
| Opprinnelsesland | IT |
| Toll kode | 85015230 |
| Vekt | 38.0000 |
| Vekt måleenhet | KG |
