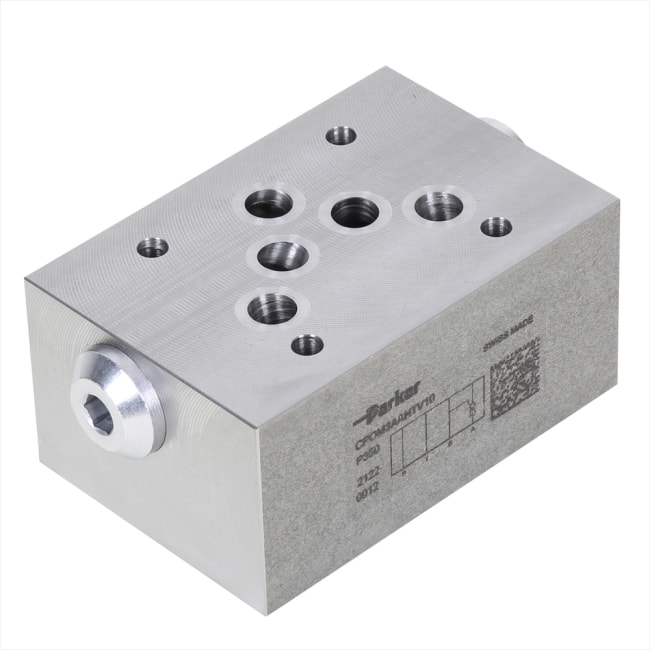

CPOM2DDHTV10 NG06 Check Valve
Pilotstyrt tilbakeslagsventil fra Parker i CPOM-serien (NG06), utviklet for sikker og stabil låsing av hydrauliske forbrukere i stabelsystemer. Ventilen har sandwich-design for enkel montering, høy gjennomstrømning ved lavt trykktap og presis tetning for pålitelig drift. Et kostnadseffektivt valg for industrielle applikasjoner, maskinverktøy og presser der kontrollert returstrøm og driftssikkerhet er avgjørende.
Pilotstyrte tilbakeslagsventiler i CPOM-serien er en del av Parkers komplette sortiment av sandwich-platerventiler og sikrer enkel konfigurasjon av konvensjonelle stabelsystemer. I tillegg gir de et svært godt forhold mellom pris og ytelse.
Avhengig av ønsket funksjon plasseres én eller to pilotstyrte tilbakeslagsventiler i portene A og/eller B. Fri strømningsretning er alltid fra ventilens side til manifold-siden.
Funksjon:Tilbakeslagsventilene åpner ved strømning mot forbrukersiden, der den motsatte ventilen samtidig styres hydraulisk-mekanisk av en kontrollspole, og dermed muliggjør returstrøm fra andre forbrukersider.
Markeder:
- Industri
- Maskinverktøy
- Gummi og dekk
Egenskaper/Fordeler:
- Ventilhuset i Parker Manapak CPOM-serien er laget av stål
- Ventilkjeglen er presist styrt i en stålhylse og sikrer god tetning mot setet
- Når ventilkjeglen er åpen, gir den store tverrsnittet høy gjennomstrømning ved lavt differansetrykk
- Ulike styringsforhold kan velges med NG06- og NG10-ventiler
- Forhåndsåpning for CPOM*HT for jevn åpning
- Pålitelig drift i konvensjonelle stabelsystemer
- Svært godt forhold mellom pris og ytelse
- Kort leveringstid
Bruksområder:
- Dekkpresser
- Maskinverktøy
| Parker def attributter | |
|---|---|
| Poppet stil | A, B |
| Port tilkobling | NG06, CETOP 03 |
| Belegg | na |
| Maksimalt driftstrykk bar | 350 |
| Sprekketrykk | 1.5 bar |
| Parker desc attributter | |
|---|---|
| Tilkoblingsstørrelse | n/a |
| Tilkoblingstype | n/a |
| Tetningsmateriale | FPM |
| Kropp materiale | Steel |
| Maksimal driftstemperatur | 70 °C |
| Monteringstype | Sandwich Plate |
| Konfigurasjon | n/a |
| Produkt serie | Check Valve |
| Maksimalt driftstrykk | 350 bar |
| Spenningstrykk | 1.5 bar |
| Vekt | 1.2 kg |
| Minimum driftstemperatur | -20 °C |
| Maksimal strømningshastighet | 60 L/min |
| Åpningstrykk forhold | 1:6 |
| Aktiveringstype | Hydraulic Pressure |
| Strømningsretning | n/a |
| Driftstype | Pilot |
| Divisjon Kun fasettert | Hydraulic Valve Systems Division Europe |
| Parker | |
|---|---|
| Eske antall | 1.0000 |
| Beskrivelse | CPOM2DDHTV10 CHECK VALVE |
| Produktserie navn | Pilot Operated Check Valve - Series CPOM |
| Opprinnelsesland | CH |
| Toll kode | 84812010 |
| Vekt | 1.2000 |
| Vekt måleenhet | KG |
