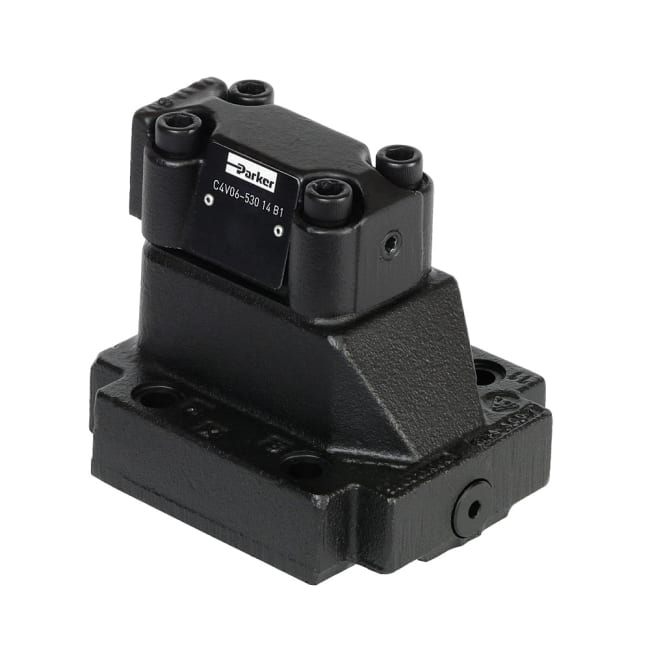

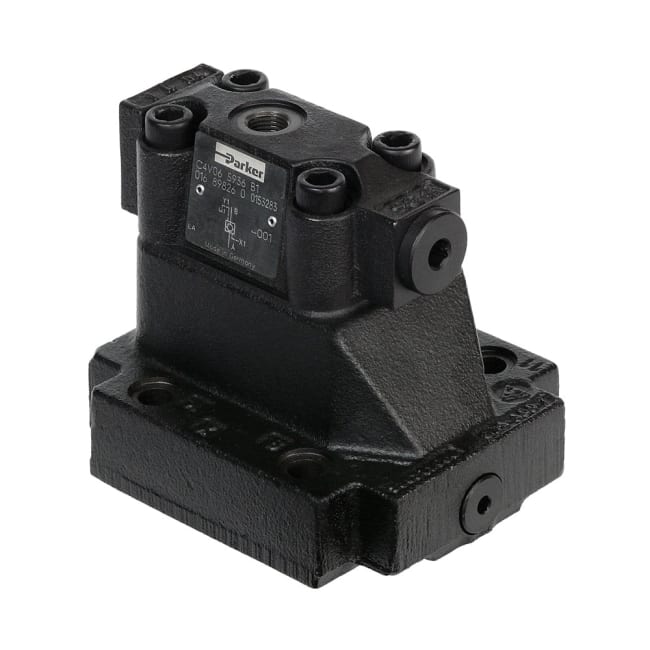

C4V10 5934 B1 Check Valve

De direkte betjente og hydraulisk pilotstyrte tilbakeslagsventilene i serie C4V er velprøvde komponenter i Parkers sortiment av tilbakeslagsventiler og sikrer lekkasjefri sperring av gjennomstrømningen. De robuste ventilene er nesten universelt anvendbare og tilbyr en rekke konfigurasjonsmuligheter.

Markeder

• Industri

Egenskaper / Fordeler

• Allsidig – kan brukes i en rekke forskjellige applikasjoner
• Velprøvd og robust design – sikrer pålitelig drift
• God pris–ytelsesforhold – rask tilbakebetaling av investeringen
• Kort leveringstid
• 3 størrelser: NG10, NG25, NG32
• Lekkasjefri patronventil av setetype
• Maks. driftstrykk: 350 bar
• Valgfritt med posisjonskontroll (pilotstyrt versjon)

Bruksområder

• Egnet for generelle hydrauliske applikasjoner

Funksjon – C4V direkte betjent

Direkte betjente tilbakeslagsventiler i serie C4V tillater fri gjennomstrømning fra A til B. Motstrømsretningen er blokkert. C4V‑serien er utstyrt med en lekkasjefri patronventil av setetype.

Trykket som oppstår i port A løfter lukkekroppen (poppeten) fra ventilsetet og tillater strømning mot B. I motsatt retning holder fjæren og trykket på oversiden av patronen poppeten mot setet og blokkerer gjennomstrømningen.

Funksjon – C4V hydraulisk pilotstyrt

Hydraulisk pilotstyrte tilbakeslagsventiler i serie C4V tillater også fri gjennomstrømning fra A til B, mens motstrømsretningen er blokkert. Når trykk påføres styreport X, frigjøres strømningen fra B til A via ringkammeret. Opptil fire ulike pilotstyringsforhold er tilgjengelige.

Når det ikke påføres trykk til X‑porten, er strømningen fra B til A blokkert, ettersom trykket i port B også virker på oversiden av poppeten. Når X‑porten trykksettes, avlastes området over poppeten til tankporten, og strømning fra B til A tillates. Ventilens setekonstruksjon sikrer lekkasjefri separasjon mellom port A og B i lukket stilling.
